使用Excel仿制信息圖表的兩個實例
所謂信息圖表仿制，就是使用Excel的有限功能，盡量實現某些信息圖表的外觀效果，使兩者的優點得以完美結合。
具體實現方法如下：
使用Excel仿制信息圖表實例一

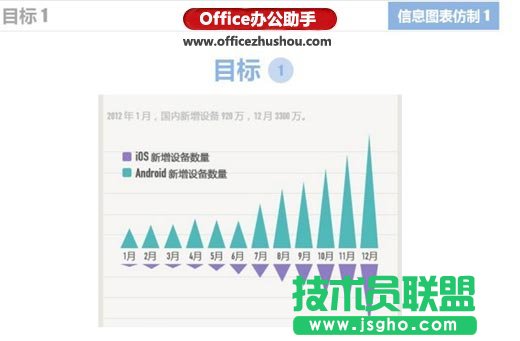

這個信息圖表是一個沿X軸上下方向相反的三角形鋸齒形圖表，我們可以用柱形圖來仿制模擬。
步驟1：

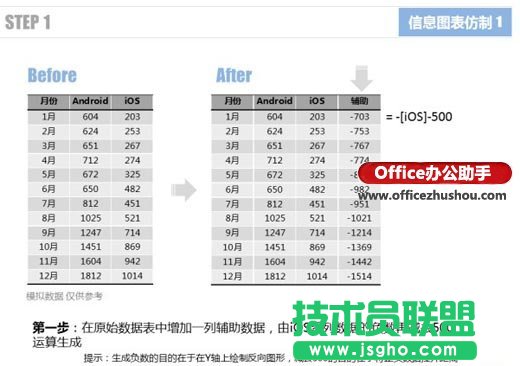

首先進行數據的準備工作。在原有兩列數據的基礎上，需要添加一列輔助數據，由于圖表中是沿X軸反向的兩組三角圖形，就需要有一組數據使用負數繪制在負數坐標區域。在這個例子當中可以取第二個系列【iOS】數據的負數，然后再減去500得到輔助列數據。減去500的目的在于生成反向圖形時，可以與X軸拉開一定的距離用于顯示分類標簽。
步驟2：

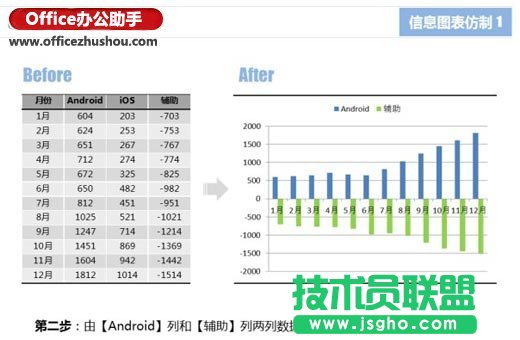

用第一個數據系列【Android】和剛剛生成的【輔助】數據列生成一個簇狀柱形圖，【Android】數據顯示在圖表的X軸上方，【輔助】數據顯示在X軸下方。
步驟3：

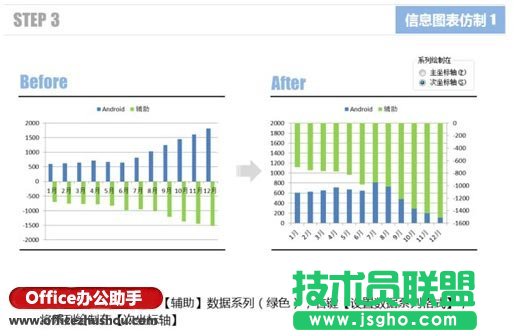

選中【輔助】數據系列(位于X軸下方的數據系列)，右鍵設置系列格式，將此數據系列設置在【次坐標軸】。
步驟4：

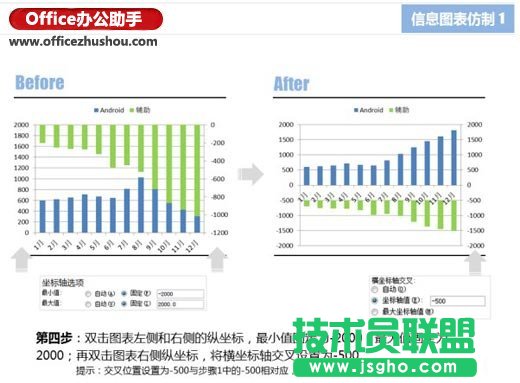

雙擊左側縱坐標軸，將最大值設置為2000(比實際數據中的最大值略大)，將最小值設置為剛才這個最大值的負數，也就是-2000。再雙擊右側的縱坐標軸，同樣的數值設置最大值和最小值，除此以外還需要設置【橫坐標軸交叉】于“-500”，也就是步驟1當中輔助列所使用的這個參數。這樣操作可以將【輔助】系列的柱形從-500開始繪制，而0～-500區間不顯示柱形。這樣操作下來，【輔助】系列的實際柱形長度與原先的【iOS】數據相吻合。
