UG10.0怎么做兩垂直方向位移運動仿真動畫?
1、首先建立簡單模型。在這里畫了一個大基座，一個方塊，和一條直線。此直線將作為嚙合連桿(裝配過程不需要任何約束)

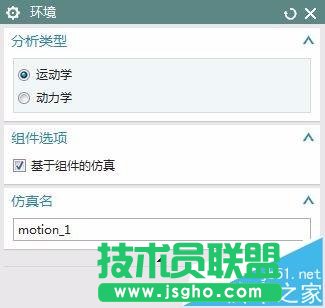

2、環境設置為如下圖
3、設置3個連桿，此處連桿1為大基座且為 固定連桿;連桿2為方塊;連桿3為直線。三者均不用設置質量等

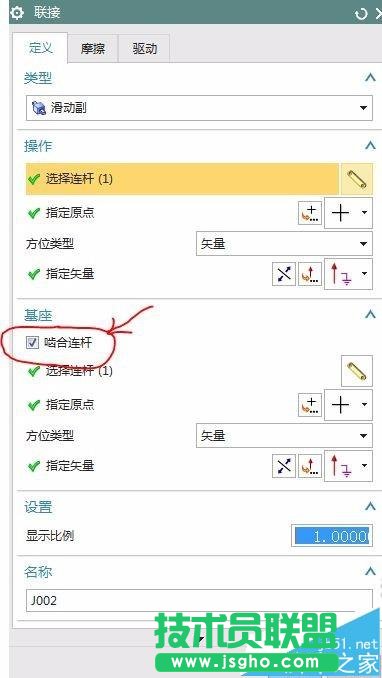

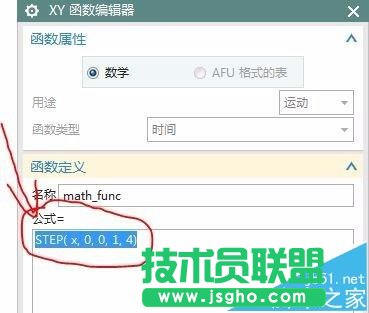

4、運動副J001在創建基座為固定連桿后就會自動生成無需設置。設置運動副J002為滑動副，操作連桿為方塊，基座勾選嚙合連桿為直線，二者原點和矢量方向一致。然后設置驅動，此處驅動設置為step函數(根據本運動仿真)
